Relays PCB - Relay SPDT 80/70A DC12V PCB mounting

Prod code: 1530

AM3-12B PDF

AM3-12B

Price:  4.06 €
VAT:  0.97 €
Final price with tax:  5.03 €
Amount:
Usually shipped within 1 business day.
Specifications
Manufacturer RAYEX ELECTRONIC
Relay type electromagnetic
Contacts configuration SPDT
Rated coil voltage 12V DC
Contact current max. 80A
DC contacts rating 60 A / 14 VDC
Relay variant automotive
Coil resistance 72Ù
Contact material AgCdO
Operating temperature 40...85°C
Relay series AM3
Body dimensions 28 x 28 x 25mm
Mounting PCB
Coil power consumption 1.8W
Coil current 167mA
Contact resistance 50mÙ
Leads for PCB
Operate time 7ms
Release time 5ms

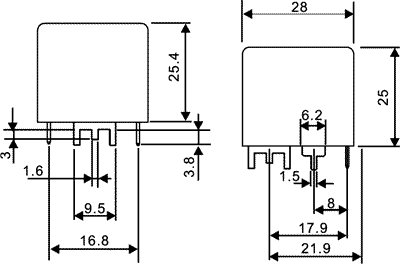

Dimensions  VIEW

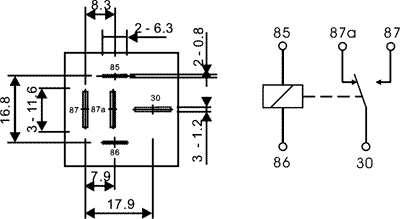

Output configuration  VIEW

Availability: On stock
