Relays PCB - Relay electromagnetic, DPDT, Ucoil 12VDC, Icontacts max 2A, PCB

Prod code: 40892

s13-relay.pdf PDF

S13-12V-2C

Price:  2.14 €
VAT:  0.51 €
Final price with tax:  2.65 €
Amount:
Usually shipped within 2-3 business days.
Specifications
Manufacturer SHORI ELECTRIC
Type of relay electromagnetic
Contacts configuration DPDT
Rated coil voltage 12V DC
Contact current max. 2A
AC contacts rating @R(at resistive load) 0.5A / 125V AC
DC contacts rating @R(at resistive load) 1A / 30V DC
Switched voltage max. 125V AC, max. 125V DC
Relay variant miniature
Mounting PCB
Coil resistance 720Ω
Body dimensions 20.2x9.8x12mm
Coil power consumption 200mW
Mechanical durability 15000000 cycles
Operating temperature -25...70°C
Relay series S13
Contact resistance 100mΩ
Electrical life 100000 cycles
Terminal pitch 5mm
Coil current 16.7mA

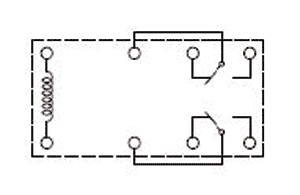

Schematic diagram  VIEW

Availability: With order
